Contorul de apă exterior

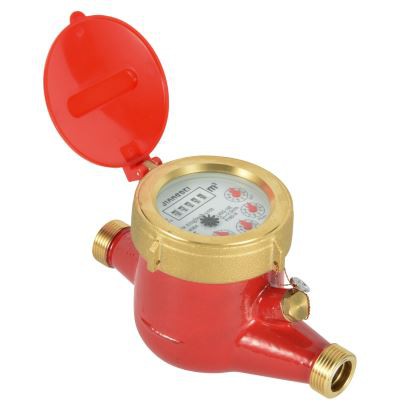

Contor de apă cu piston rotativ cu ieșire pulsată din plastic fierbinte
LXHRY-seste un contor de apă cu piston rotativ din plastic cu ieșire prin impuls cu transmisie mecanică și registru sigilat cu lichid, pentru aplicații rezidențiale în dimensiuni de 15 mm și 20 mm pentru apă caldă.
Caracteristici
* Toate componentele sunt produse din materiale de înaltă rezistență și calificate, materiale plastice tehnice și piese din oțel inoxidabil.
* Cel mai fiabil material compozit pentru corp pentru a asigura cea mai puternică și cea mai lungă durată de viață.
* Asigură o sensibilitate ridicată și o înregistrare precisă pe o gamă largă de debit.
* Mișcare de transmisie mecanică cu fiabilitate maximă; nici o influență din câmpul magnetic extern.
* Registr sigilat cu lichid. Rolele sunt protejate de un lichid special, încapsulat de apă, asigură o citire de curățare în orice condiții de funcționare.
* Debit de pornire scăzut.
* Potrivit pentru orice poziție de instalare.
* Supapă de retur internă pentru a evita debitul de rezervă.
* Filtru intern.
VIZIUNE PRE-ECHIPATĂ SAU IEȘIRE PULS:
* Dispozitivul emițător de impulsuri constă dintr-o carcasă din plastic cu comutator Reed și cablu de 1,5 m cu 2 nuclee în roșu și negru.
* Opțiune cu 2 comutatoare reed și cablu de 1,5 m cu 3 nuclee în roșu, negru și albastru;
* Date electrice: Vmax=24AC / DC; Imax=0,01A
* Capacitatea emițătorului de impulsuri:
Conformitate standard
Datele tehnice sunt conforme cu ISO 4064 Clasa C, R160, R200standard.
Caracteristici opționale
* Corpul contorului: alamă, oțel inoxidabil și plastic pentru selectare.
* Poate fi echipat cu opțiunea de comutare reed.
* Ieșire impuls pre-echipată (gata pentru citire de la distanță) la 0,5 litri / impuls.
* Dispozitivul de ieșire prin impuls constă dintr-o carcasă din plastic cu comutator Reed și cablu de 1,5 m cu 2 nuclee în roșu și negru.
* Date electrice: Vmax=24AC / DC, Imax=0,01A
* Capacitatea ieșirii impulsurilor sau a ieșirii impulsurilor pre-echipate: amplificator dimensiune Dn15 &; Dn20, capacitatea emițătorului de impulsuri 1 litru / 2 impulsuri)
Conditii de lucru
Temperatura apei: ≤50ºC pentru contorul de apă rece
Presiunea apei: ≤1MPa sau 1.6MPa opțional (10bar sau 16bar opțional)
Cerințe de instalare
* Contorul poate fi instalat în orice poziție.
* Conducta trebuie spălată înainte de instalare.
* Contorul trebuie să fie în permanență plin de apă în timpul funcționării.
* Contorul trebuie instalat cu direcția de curgere așa cum este indicat de săgeata aruncată în corpul contorului.
Eroare maximă permisă
În zona inferioară de la Qmin (Q1) inclusiv până la excluderea Qt (Q2) este ± 5%.
În zona superioară de la Qt (Q2) inclusiv până la Qmax inclusiv (Q4) este de ± 2% (contor de apă rece).
În zona superioară de la Qt (Q2) inclusiv până la Qmax inclusiv (Q4) este de ± 3% (contor de apă caldă).
Accesorii
Fiecare contor de apă are un set de cuplări opțional: 2buc tub, 2buc piuliță și 2buc garnitură.
DATE TEHNICE PRINCIPALE Conform ISO4064: 2003 (vechiul standard)
| mărimea | Clasă | Qmax | Qn | Qt | Qmin | Citire min | Lectura max |
| Debit maxim | Fluxul nominal | Flux de tranziție | Debit minim | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9999 |
| D | 28.7 | 18.7 | |||||
PRINCIPALELE DATE TEHNICE În conformitate cu ISO4064: 2014(Noul standard)
| mărimea | Clasă | Q4 | Q3 | Q2 | Q1 | Citire min | Lectura max |
| Debit maxim | Fluxul nominal | Flux de tranziție | Debit minim | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
Dimensiuni și greutate
| Dimensiunea contorului | Lungime (L) | Lungime (L1) | Lățime (W) | Conectarea firului |
| mm | mm | D | ||
| 15 | 115 | 209 | 96 | G 3/4B |
| 20 | 165 | 258 | 106 | G 1B |
L1: lungimea totală cu conexiune și garnitura fără compresie.
1. 25 de ani' experiență de producție a diferitelor tipuri de contor de apă exterior, cu un sistem de management strict ISO 9001, ISO14001 și ISO 45001.
2. 3 ani' garanție. Dacă ați întâmpinat probleme de calitate pentru apometrul nostru exterior JIANGBEI, vă rugăm să ne informați. Ți-ar fi oferit un serviciu rapid și bun!
3. Contorul de apă pentru exterior JIANGBEI este fabricat exact conform standardului ISO 4064 / CE / EN 14154 (MID) / OIML R49, iar acum solicităm certificarea MID.
4. JIANGBEI are laboratorul de testare pentru contorul de apă exterior, care poate testa contorul de apă caldă în diferite temperaturi, presiune diferită, poziție diferită, etc. Acum solicităm certificarea CNAS pentru aceasta.
5. JIAGBEI are bancul de testare automată pentru contorul de apă woltman în dimensiuni de la 50 mm la 600 mm, care este cel mai mare contor de apă în funcție de greutate, volum și comparație.
6. Puteți verifica on-line testarea sau rezultatele fiecărui contor de apă exterior de către banca de testare automată unică JIANGBEI.
7. Conform diferitelor cerințe ale proiectului, JIANGBEI vă va oferi cea mai bună soluție de măsurare a apei exterioare de către echipa dvs. tehnică profesională și o experiență îndelungată în domeniul contorului de apă caldă.
Aveți încredere în mine! Veți fi mulțumiți de serviciul nostru perfect de măsurare a apei exterioare și după vânzare și nu veți primi niciodată reclamații de la clienții dvs.
