Debitmetru de apă rezidențial

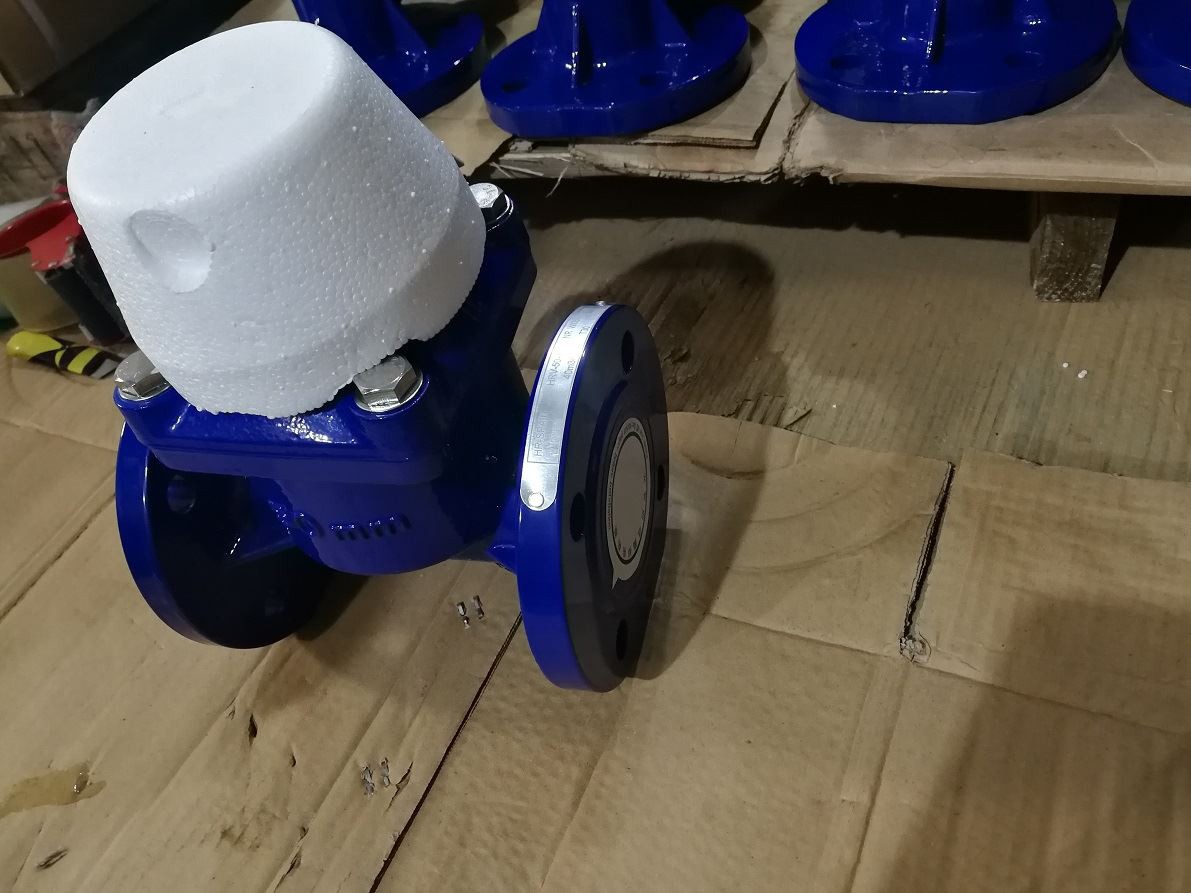

LXZ2 este un contor inteligent de apă de tip woltman, care măsoară apa potabilă rece pentru aplicații rezidențiale în dimensiuni de 40mm-600mm pentru apă rece.
Caracteristici
* Adoptarea modului de comunicare M-BUS sau RS485.
* Piesele electronice sunt sigilate separat, iar dovada apei poate fi IP68.
* Cea mai mare precizie, cea mai mică eroare, debit scăzut de pornire.
* Multi jet uscat tip contor de apă.
* Unitate magnetică, rezistență mai mică la transmisie, rezistentă la broaște.
* Scut magnetic, pentru protecția câmpului magnetic extern
* Consum redus de energie.
* Fiind stabil și fiabil prin caracteristicile de "identificare a poziției" ale tehnologiei fotoelectrice și microelectronice.
* Citirea și gestionarea automată.
* Fiecare metru are un număr unic de locație, construcție ușoară de sârmă.
Conformitate standard
Datele tehnice sunt conforme cu standardul ISO 4064 clasa B, clasa C, R80, R100, R125 sau R160 pentru instalarea orizontală.
Caracteristici opționale
* Corpul metru: Alama si fier pentru selectarea.
* Mod interfață comunicare: interfață RS485 sau interfață MBUS (opțional)
* Rata de transmisie de comunicare: 1200bps, 2400bps, 4800bps sau 9600bps (opțional)
*Specificație de comunicare: acordul CJ/T188-2004, acordul DL/T645-2007 sau Acordul MODBUS (opțional) sau un acord special care urmează să fie încheiat la comandă.
Condiții de muncă
*Sursa de alimentare: DC 9-24V (interfata RS485) si DC24-42V(interfata MBUS);
* Umiditate: 0 ~ 95% RH
*Distanța dintre colectorul de date și contor: ≤300m;
* Consum de energie: ≤1uA (curent de lucru static); ≤12uA (curent instant în timpul citirii de la distanță)
* Temperatura apei: ≤50ºC pentru contorul de apa rece
* Temperatura apei: ≤90ºC pentru contorul de apă caldă
* Presiunea apei: ≤1MPa sau 1.6MPa opțional (10bar sau 16bar opțional)
Cerințe de instalare
*Contorul trebuie instalat în poziție verticală cu direcția fluxului indicată de săgeata aruncată în corpul contorului cu registrul cu fața în sus.
*Conducta trebuie spălată înainte de instalare.
*Contorul trebuie să fie în mod constant plin de apă în timpul funcționării.
Eroare maximă admisă
În zona inferioară de la Qmin(Q1) inclusiv până la, dar excluzând Qt (Q2) este de ±5%.
În zona superioară de la Qt (Q2) inclusiv până la și inclusiv Qmax (Q4) este de ±2% (contor de apă rece).
În zona superioară de la Qt (Q2) inclusiv până la și inclusiv Qmax (Q4) este de ±3% (contor de apă caldă).
Accesorii
Fiecare contor de apă are un set de cuplaje opționale: 2pcs tub, 2pcs piuliță și 2pcs garnitură.
PRINCIPALELE DATE TEHNICE Conform ISO4064 :2003 (Standard Vechi)
| Dimensiunea contorului | Măsurare | Debit maxim | Debit nominal | Fluxul de tranziție | Min Flow | Min lectură | Max lectură | |
| milimetru | clasă | m³/h | m³ | |||||
| 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | |
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | |
| 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | |
PRINCIPALELE DATE TEHNICE conform ISO4064:2005(Noul standard)
| Dimensiunea contorului | Măsurare | Întrebarea 4 | Întrebarea 3 | Întrebarea 2 | Întrebarea 1 | Min lectură | Max lectură |
| milimetru | R | m³/h | m³ | ||||
| 40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
| 50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
| 600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
Dimensiuni și greutate
| Dimensiunea contorului | Lungime L | Lățimea B | Înălțime H | Fir de conectare | ||
| milimetru | milimetru | D | Bolt cerc Dia D1 | Șurub de legătură | ||
| 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 24W | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
